Изоляция воздуховодов: вспененный каучук для вентиляции и кондиционирования
Изоляция вентканала решает сразу три задачи: удерживает температуру приточного воздуха, не даёт выпадать конденсату на холодном канале и гасит шум от вентустановки. Разбираем, какая марка для этого предназначена, чем она отличается от трубной и как монтировать на прямоугольные воздуховоды.
Три задачи изоляции воздуховода
В отличие от трубопровода, где задача обычно одна, у вентканала их сразу несколько — и от того, какая из них главная, зависит выбор материала и толщины.
Именно вторая задача обычно оказывается решающей. Канал системы кондиционирования — это холодная поверхность в тёплом помещении, то есть тот же сценарий, что и на трассе холодоснабжения: пар из воздуха движется к холодной стенке и конденсируется. Разница в том, что у воздуховода огромная площадь поверхности, поэтому объём конденсата получается заметным.
Марка ВЕНТ: чем отличается
Для вентиляции и кондиционирования выпускается отдельная марка — РУ-ФЛЕКС ВЕНТ. Она заточена именно под воздуховоды и отличается от базовой СТ по нескольким параметрам.
| Параметр | ВЕНТ | СТ (для сравнения) |
|---|---|---|
| Температура применения | −60…+85 °С | −200…+110 °С |
| Теплопроводность λ при 0 °С | 0,034 Вт/(м·°С) | 0,032 Вт/(м·°С) |
| Плотность | 45 ± 15 кг/м³ | 45 ± 15 кг/м³ |
| Сопротивление диффузии пара µ | ≥ 10 000 | ≥ 10 000 |
| Группа горючести | Г1 | Г1 |
| Цвет | серый | чёрный |
| Самоклеящееся исполнение | да | да, СТ-СК |
| Покрытие | МЕТАЛЛ | ПРОМ ПОЛИМЕР, ПВХ, АЛЮ и др. |
| Форма выпуска | рулоны | трубки и рулоны |
Три отличия имеют практическое значение.
Серый цвет. Воздуховоды часто идут открыто под потолком технических помещений и в интерьерах в стиле лофт. Серый выглядит опрятнее чёрного и не даёт ощущения «недоделанного монтажа».

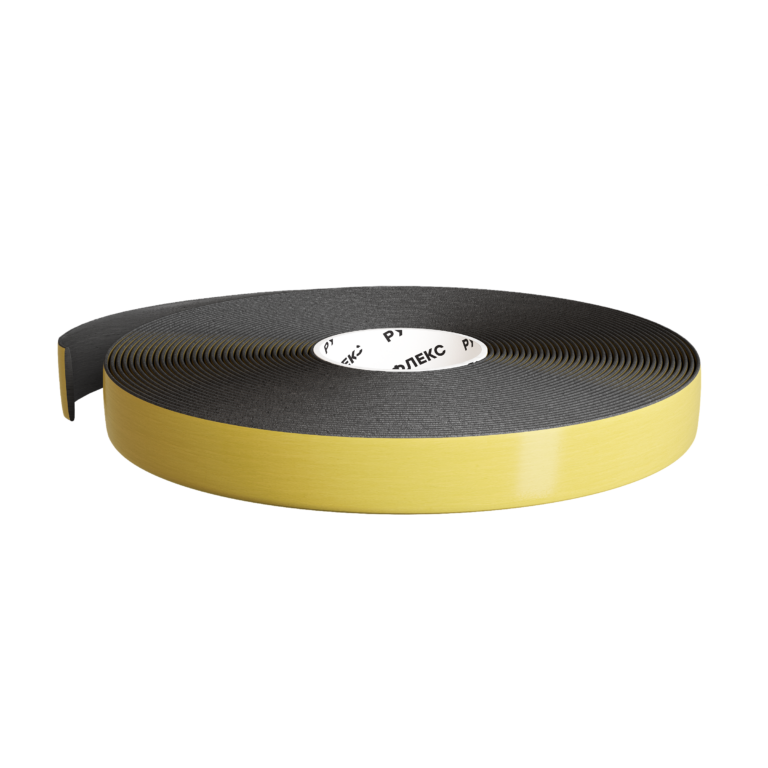

Покрытие МЕТАЛЛ. Металлизированное покрытие защищает поверхность от механических повреждений при обслуживании и придаёт трассе законченный вид. Поставляется в исполнении ВЕНТ-СК МЕТАЛЛ — сразу с клеевым слоем.
Только рулоны. Трубок в марке ВЕНТ нет, и это логично: воздуховоды бывают прямоугольными и круглыми большого диаметра, их изолируют рулонным материалом с раскроем по месту.
Какую толщину брать
Ряд толщин марки ВЕНТ в рулонах: 6, 10, 13, 16, 19, 25 и 32 мм. Количество материала в рулоне зависит от толщины — от 30 м² при 6 мм до 6 м² при 32 мм, это стоит учитывать при расчёте закупки.
| Толщина | м² в рулоне | Типичное применение |
|---|---|---|
| 6 мм | 30 | Шумоизоляция, короткие участки внутри отапливаемого контура |
| 10 мм | 20 | Приточные каналы внутри помещений |
| 13 мм | 14 | Самый ходовой размер: кондиционирование в помещениях |
| 16 мм | 12 | Промежуточная толщина, когда расчёт даёт между 13 и 19 мм |
| 19 мм | 10 | Холодные каналы, помещения с повышенной влажностью |
| 25 мм | 8 | Транзиты через неотапливаемые зоны |
| 32 мм | 6 | Наружная прокладка, сложные климатические условия |
Если главная задача — недопущение конденсата, толщина определяется тем же расчётом по п. 6.8 СП 61, что и для холодных трубопроводов: поверхность изоляции должна оставаться теплее точки росы. Чем выше влажность в помещении, тем больше требуемая толщина. Методика разобрана в статье «Толщина вспененного каучука: расчёт по СП 61».
Монтаж на прямоугольный канал
Изоляция воздуховода отличается от трубной прежде всего геометрией: вместо цилиндра — плоскости и рёбра, а значит, больше стыков и углов, каждый из которых нужно герметизировать.
- Очистите и обезжирьте поверхность канала. Пыль на оцинковке — типичная причина отслоения самоклеящегося материала.
- Раскроите материал по месту с припуском на стыки. Раскрой должен позволять совмещать края без натяжения: растянутый при монтаже каучук стянется обратно и разорвёт шов.
- Клейте по плоскостям, начиная с нижней. На нижней грани материал держит собственный вес, поэтому её проклеивают особенно тщательно.
- Углы проходите цельным полотном, а не стыкуйте на ребре. Стык на углу — самое уязвимое место контура и первое, где появится конденсат.
- Проклейте все швы и дополнительно зафиксируйте их самоклеящейся лентой. Для листового материала клей наносится по всей площади приклеивания, а полотна склеиваются между собой по торцам.
- Отдельно обработайте фланцы и жёсткости. Рёбра прямоугольного канала — мостики холода; изоляция на них должна быть той же толщины, что и на плоскостях.
Нанесение клея допускается при температуре окружающей среды от +5 до +30 °С, оптимально — от +15 до +20 °С. При работах в холодный период ниже +5 °С производитель рекомендует предусматривать временные обогреваемые сооружения: тенты, тепляки. Монтаж во время выпадения осадков не допускается, если места установки изоляции не защищены навесом.
Если основная задача — шум
Марка ВЕНТ снижает шум за счёт эластичного слоя на стенке канала, но если борьба с шумом — главная цель, а не побочный эффект, для этого есть специализированный материал.
РУ-ФОНИК СТ Р — шумоизоляция на той же каучуковой основе с закрытой ячеистой структурой, но с полимерным покрытием высокой плотности. Снижает шум на 20–25 дБА, индекс звукоизоляции Rw составляет 26 дБ. Выпускается пластинами формата 2000×1000 мм толщиной 5, 8, 12, 21 и 27 мм, есть самоклеящееся исполнение. В составе нет асбеста и свинца.
Частые вопросы
Подходит ли вспененный каучук для изоляции вентиляции?
Да, для этого выпускается специальная марка РУ-ФЛЕКС ВЕНТ с теплопроводностью 0,034 Вт/(м·°С) и диапазоном −60…+85 °С. Она обеспечивает тепло- и звукоизоляцию систем вентиляции и кондиционирования, имеет самоклеящееся исполнение и покрытие МЕТАЛЛ.
Чем изолировать воздуховод от конденсата?
Материалом с закрытой ячеистой структурой и высоким сопротивлением диффузии пара. У марки ВЕНТ µ ≥ 10 000, поэтому отдельный пароизоляционный слой не требуется — важна только герметичность всех швов и углов. Толщина определяется расчётом по условию недопущения конденсации.
Какая толщина изоляции нужна для воздуховода?
Ходовые толщины марки ВЕНТ — 13 мм для кондиционирования внутри помещений, 19–25 мм для транзитов через неотапливаемые зоны и помещений с повышенной влажностью, 32 мм для наружной прокладки. Точное значение определяется расчётом с учётом температуры и влажности воздуха.
Чем ВЕНТ отличается от обычной каучуковой изоляции?
Марка ВЕНТ серого цвета, имеет λ 0,034 Вт/(м·°С) и диапазон −60…+85 °С, выпускается только в рулонах и может поставляться с покрытием МЕТАЛЛ. Базовая марка СТ чёрная, работает в более широком диапазоне −200…+110 °С и выпускается ещё и в трубках.
Снижает ли каучуковая изоляция шум от вентиляции?
Да, эластичный слой гасит вибрацию стенки канала. Если шумоизоляция — основная задача, применяют специализированный материал РУ-ФОНИК СТ Р: он снижает шум на 20–25 дБА при индексе звукоизоляции Rw 26 дБ.
Подберём материал для вентсистемы
Пришлите параметры: сечения и протяжённость каналов, температура и влажность в помещениях, требования по шуму. Подберём марку и толщину, посчитаем площадь с учётом раскроя и метража в рулоне.
