Монтаж каучуковой изоляции: трубки, рулоны и склейка швов

Главный принцип

Теплоизоляция из вспененного каучука отличается от волокнистых материалов тем, что она одновременно работает паробарьером. Но это свойство реализуется только при одном условии: изоляция должна быть герметичной по всей длине — включая продольные швы, торцевые стыки, фитинги, колена, фланцы и опоры.

На горячей линии негерметичный шов — это локальные теплопотери, неприятно, но терпимо. На холодной линии это точка входа влажного воздуха: пар заходит в разрыв контура, доходит до холодной трубы, конденсируется — и дальше вода расходится под изоляцией по всей трассе. Поэтому качество монтажа здесь важнее марки материала.

Инструмент и подготовка

Набор минимальный, но заменять его подручными средствами не стоит: тупой нож рвёт ячеистую структуру вместо реза, а неровная кромка не даёт герметичного шва.

• Острый нож с длинным лезвием — основной инструмент. Резать нужно уверенным движением, а не пилить.
• Кисть с короткой жёсткой щетиной для клея. На больших поверхностях — шпатель, малярный валик или клеевой пистолет.
• Дозатор клея либо банки малого объёма — чтобы клей не загустевал в процессе работы.
• Очиститель для обезжиривания склеиваемых поверхностей.
• Самоклеящаяся лента для фиксации швов при влажной склейке.

Обязателен перед склейкой

Очиститель РУ-ФЛЕКС

Инструкция производителя требует обработать поверхности очистителем перед склеиванием — удалить пыль, грязь и масло. Для работ при низких температурах — версия АРКТИК.

Открыть карточку Клей и очистители

Перед началом работ

1. Проверьте срок годности клея. Он составляет 12 месяцев. Просроченный клей не даст нужной адгезии.
2. Убедитесь, что поверхности сухие и чистые. Влага на поверхности — прямая причина непроклея.
3. Проверьте температуру. Работать нужно при температуре не ниже +15 °С. В диапазоне от +5 до +15 °С банку с клеем предварительно подержите в ёмкости с горячей водой.
4. Перемешайте клей до однородного состояния — перед началом и периодически в процессе.
5. Закрывайте банку на перерывах. Открытый клей густеет и теряет свойства.
6. На трубах с антикоррозионным покрытием проверьте совместимость. Клей может не обеспечить адгезии к асфальту, битуму и свинцово-суриковой грунтовке. Двухкомпонентные системы на эпоксидной и полиуретановой смоле с клеями совместимы.

Какой клей выбрать

Клеи не взаимозаменяемы: у каждого своя совместимость с марками изоляции и свой температурный режим нанесения. Ошибка здесь обходится дороже экономии.

Практическая логика выбора простая. Если на объекте одна марка изоляции из списка СТ, ВЕНТ или БП — берите 454, он классический и выпускается в объёмах 1, 3 и 5 л. Если марок несколько и не хочется путаницы на площадке — берите 423, он максимально совместим со всеми видами и вдобавок держит до +150 °С. Для изоляции с покрытием ПРОМ ПОЛИМЕР нужен именно 457. Для монтажа зимой — АРКТИК, единственный, который наносится при отрицательной температуре.

Универсальный выбор

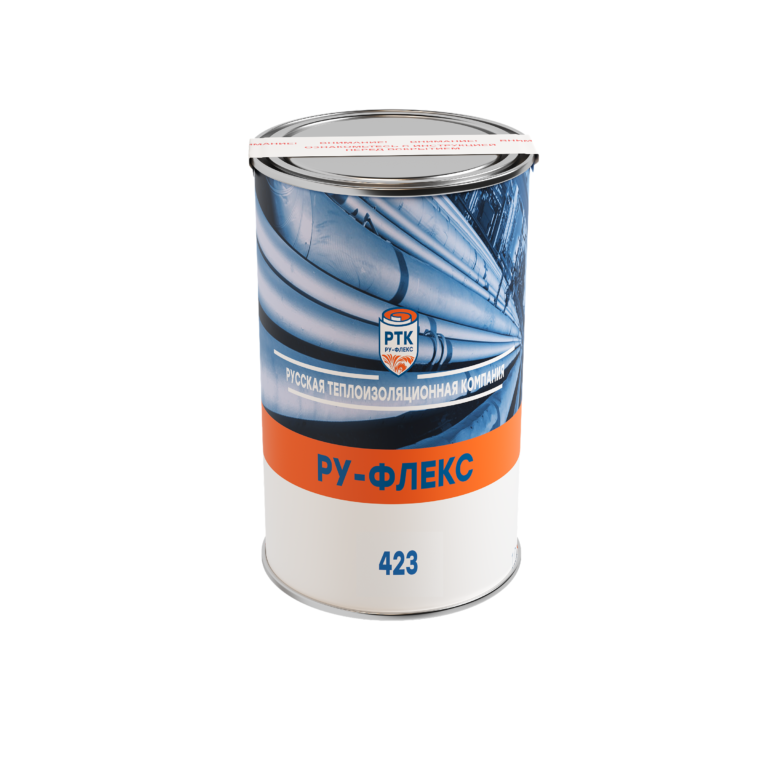

Клей РУ-ФЛЕКС 423

Совместим со всеми видами изоляции РУ-ФЛЕКС · рабочий диапазон −40…+150 °С · нанесение при +15…+30 °С · полное высыхание 36 ч

Открыть карточку Клей 454

Для зимнего монтажа

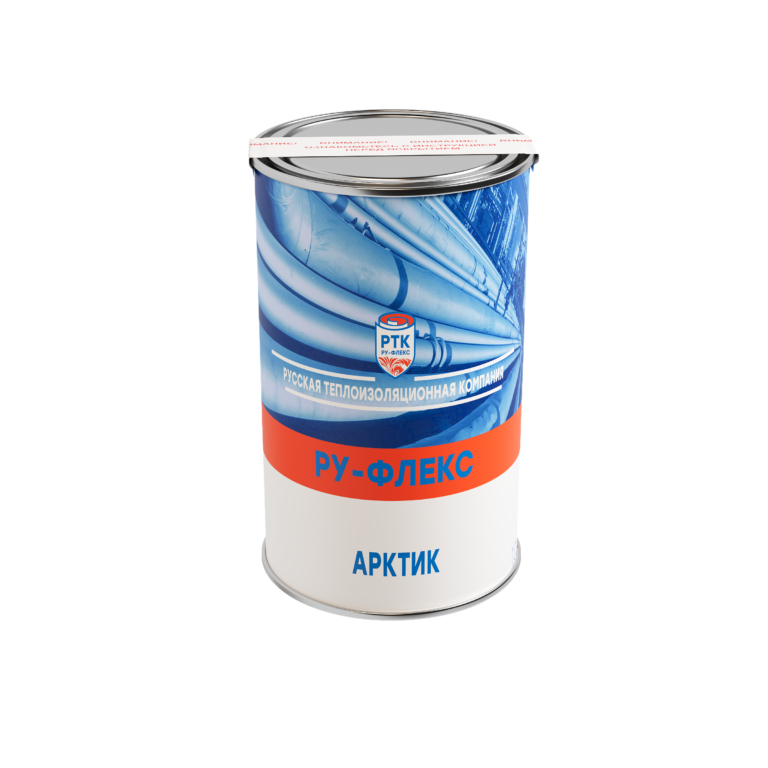

Клей РУ-ФЛЕКС АРКТИК

Единственный клей линейки, который наносится при отрицательных температурах: −15…+5 °С · рабочий диапазон −80…+80 °С · для СТ, СТ КРИО, ВЕНТ, ЭКО ФАРМ, БП

Открыть карточку

Склейка: порядок и пальцевый тест

1. Раскроите материал без натяжения. Края склеиваемых сегментов должны совмещаться свободно. Натянутый при монтаже материал стянется и разорвёт шов.
2. Обработайте поверхности очистителем — уберите пыль, грязь и масло.
3. Нанесите клей тонким равномерным слоем на обе поверхности, с небольшим нажимом. Если приклеиваете каучук к другому материалу — сначала клей на каучук, затем на вторую поверхность.
4. Дайте клею подсохнуть и проверьте готовность пальцевым тестом.
5. Соедините поверхности и сжимайте кратковременным усилием, двигаясь от краёв к центру.
6. Не корректируйте положение. Отрыв и повторное наклеивание не допускаются — шов будет негерметичным.
7. Выждите перед пуском. Для клеёв 454 и 457 — не менее 36 часов до начала эксплуатации установки.

Расход клея

Расход зависит от толщины изоляции — чем толще материал, тем больше площадь торцов и продольного шва. Данные производителя для одного литра клея при обработке обеих поверхностей:

Обратите внимание на разброс: на трубках толщиной 32 мм литра хватит всего на 40 погонных метров против 190 метров на шестимиллиметровых. При расчёте закупки для трассы с толстой изоляцией это принципиально.

Монтаж трубок

Есть два способа, и выбор между ними определяется тем, смонтирован ли уже трубопровод.

Способ 1: надевание на новую трубу

Если конструкция позволяет — трубки просто надеваются на трубу до её монтажа. Это предпочтительный вариант: продольного шва нет вообще, значит, нет и потенциального места разгерметизации. Остаются только торцевые стыки.

Способ 2: разрезание по продольному шву

Для уже смонтированных трубопроводов трубка разрезается вдоль и надевается на трубу, после чего продольный шов проклеивается. Резать нужно острым ножом, держа его под углом к трубке. Если трубка за время хранения приобрела овальное сечение, разрезайте её по плоской стороне.

Жара, влажность и мороз

Повышенная влажность и высокая температура

В жару растворитель из клея испаряется быстро, и на плёнке может образоваться конденсат, который мешает адгезии. Обычный порядок склейки в таких условиях не работает — производитель предписывает метод влажной склейки:

• Клей наносится ровным тонким слоем на обе поверхности.
• Поверхности соединяются и прижимаются не дожидаясь подсыхания клеевого слоя.
• Метод применяется на ограниченной площади: максимум один погонный метр шва за приём.
• Продольные швы сразу дополнительно фиксируются самоклеящейся лентой поперёк шва через каждые 20–25 см.
• Для торцевых швов сначала клеем фиксируются края материала на изолируемой поверхности, и только потом склеиваются сами швы.

Низкие температуры

Ниже 0 °С монтажные работы обычными клеями не производятся: для 454 порог составляет +10 °С, для 423 и 457 — +15 °С. Единственный вариант для зимы — клей АРКТИК, который наносится в диапазоне от −15 до +5 °С, но и он не применяется ниже −30 °С.

Для фиксации швов

Лента РУ-ФЛЕКС СТ-СК

Самоклеящаяся лента для фиксации продольных швов при влажной склейке — поперёк шва через каждые 20–25 см. Она же закрывает стыки, фитинги и места сложной формы.

Открыть карточку Все монтажные ленты

Особенности холодных линий

Для холодильных установок и систем кондиционирования инструкция даёт отдельный набор требований — и это самая полезная её часть.

1. Антикоррозионное покрытие обязательно. Поверхности труб и ёмкостей должны быть покрыты до монтажа изоляции. Двухкомпонентные системы на эпоксидной и полиуретановой смоле совместимы с клеями РУ-ФЛЕКС.
2. Делайте «перегородки». В отдельных местах изоляция приклеивается к поверхности трубы по всему периметру. Это отсекает распространение воды по трассе: при протечке она локализуется на одном участке, и не придётся демонтировать всю изоляцию в поисках места.
3. Одинаковая толщина на всех элементах. Все соединяемые части оборудования изолируются материалом одной толщины — иначе в тонком месте образуется мостик холода и точка конденсации.
4. Оставляйте зазор между трассами. Между изолированными объектами с холодным носителем нужно свободное пространство для конвекции: движение воздуха само по себе служит дополнительной защитой от конденсата.
5. Торцы приклеивайте к трубе. На холодных линиях концы трубок и листов приклеиваются к поверхности трубы, причём ширина клеевой полосы должна быть не меньше толщины изоляции.

Открытый воздух и УФ

Здесь есть важное различие между марками, которое часто упускают.

• ВТ и ЭКО ФАРМ устойчивы к УФ-излучению и могут эксплуатироваться на открытом воздухе без защитного покрытия.
• Все остальные марки требуют защитного покрытия: ПРОМ ПОЛИМЕР, ПРОМ ФОРМА, ПРОМ АЛЮ или ПВХ. Тип покрытия подбирается под условия объекта.
• Если монтаж вёлся на улице, свежесклеенные швы нужно защитить от прямых солнечных лучей до полного высыхания.

Шесть типичных ошибок

1. Монтаж с натяжением материала. Каучук эластичен и растягивается при укладке, а потом стягивается обратно — швы расходятся. Раскрой должен позволять совмещать края свободно.
2. Корректировка после соединения. Отрыв и повторное наклеивание не допускаются: клей уже схватился, повторный шов будет негерметичным.
3. Склейка «на мокрый» клей в обычных условиях. Пальцевый тест существует не для красоты: если нити тянутся, растворитель ещё не ушёл и шов будет слабым.
4. Пуск системы раньше времени. До начала эксплуатации нужно выждать не менее 36 часов — клей набирает полную прочность именно за это время.
5. Не проклеены торцы на холодной линии. Самая дорогая ошибка: влага заходит с торца и расходится под изоляцией по всей трассе.
6. Изоляция без покрытия на улице. Для всех марок, кроме ВТ и ЭКО ФАРМ, УФ-излучение постепенно разрушает поверхность материала.
