Изоляция трубопроводов холодоснабжения: расчёт против конденсата

Что считается холодной линией

Граница проходит не по нулю градусов. Холодной считается любая поверхность с рабочей температурой ниже температуры окружающей среды — в рекомендациях производителя это +19 °С и ниже. То есть труба с водой +12 °С в помещении с воздухом +24 °С — уже холодная линия со всеми вытекающими требованиями.

Под это определение попадают:

• трассы систем кондиционирования и фреонопроводы;
• холодоснабжение: чиллеры, фанкойлы, контуры охлаждённой воды;
• холодное водоснабжение в тёплых помещениях;
• холодильная техника и морозильные камеры;
• криогенные трубопроводы;
• ёмкости и резервуары с холодным продуктом.

Механизм: как влага попадает под изоляцию

Физика простая. Тёплый воздух содержит больше водяного пара, чем холодный. Возникает градиент парциального давления, и пар движется в сторону холодной поверхности. Если он туда доходит, то на металле трубы конденсируется и остаётся — испариться обратно ему некуда, пока труба холодная.

Дальше происходит цепочка, каждое звено которой хуже предыдущего:

1. Влага накапливается между трубой и изоляцией.
2. Материал с открытой пористостью намокает, и его теплопроводность резко растёт — изоляция перестаёт работать как изоляция.
3. Растут теплопритоки, холодильная машина работает дольше, растёт счёт за электроэнергию.
4. На металле под слоем влаги начинается коррозия — та самая CUI, коррозия под изоляцией, которую не видно снаружи.
5. При отрицательных температурах замерзающая вода разрушает сам изоляционный материал.

Главная опасность в том, что процесс идёт скрытно. Внешне трасса выглядит нормально, пока не появятся мокрые пятна на потолке или не потечёт по стене — а к этому моменту труба под изоляцией уже в плохом состоянии.

Что требует СП 61

Расчётная температура и относительная влажность воздуха принимаются по заданию на проектирование. Для наружных линий исходные климатические данные берутся из СП 131.13330.2012 «Строительная климатология»: для Москвы, например, влажность наиболее тёплого месяца составляет 73 %, наиболее холодного — 83 %.

Важно, что расчёт по п. 6.8 выполняется только для поверхностей, расположенных в помещении. Для наружных линий работают другие пункты раздела 6.

Почему только закрытая ячейка

Изоляция холодной линии должна не просто снижать теплоприток, а не пропускать пар. Ключевой параметр здесь — коэффициент сопротивления диффузии водяного пара µ.

Закрытая ячеистая структура означает, что поры материала изолированы друг от друга и не образуют сквозных каналов. Пару физически некуда идти — он не имеет сообщающегося пути внутрь. Именно поэтому отдельный пароизоляционный слой не требуется: паробарьер обеспечивается самим материалом.

Для холодных линий

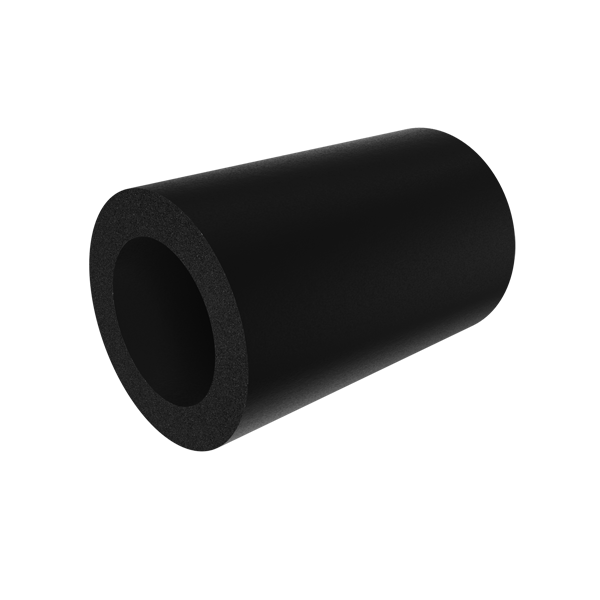

Трубка РУ-ФЛЕКС ЭКО ФАРМ, стенка 25 мм

Закрытоячеистая структура · водопоглощение ≤ 1 % · −200…+150 °С · группа горючести Г1 · подходит для объектов с повышенными требованиями по экобезопасности. Доступны также 9, 13, 19 и 32 мм

Открыть карточку Все толщины

Пять правил монтажа холодных линий

Правильно рассчитанная толщина не спасёт трассу, если контур негерметичен. Требования производителя для холодильных установок и систем кондиционирования:

1. Антикоррозионное покрытие до монтажа изоляции. Поверхности труб и ёмкостей должны быть защищены заранее. Двухкомпонентные системы на эпоксидной и полиуретановой смоле совместимы с клеями РУ-ФЛЕКС; к асфальту, битуму и свинцово-суриковой грунтовке клей может не иметь адгезии.
2. Делайте «перегородки». В отдельных местах изоляция приклеивается к трубе по всему периметру. При протечке вода не разойдётся по всей трассе, а останется в пределах отсека — искать и устранять повреждение придётся на метре, а не на сотне метров.
3. Одинаковая толщина на всех элементах. Фланцы, тройники, колена, опоры изолируются той же толщиной, что и прямые участки. Любое утонение — мостик холода и точка выпадения конденсата.
4. Расстояние между трассами не менее 100 мм. Между поверхностями изоляции соседних заизолированных труб нужен зазор для свободной конвекции: движение воздуха само по себе работает против образования конденсата.
5. Торцы приклеивайте к трубе. Концы трубок и листов фиксируются клеем к поверхности трубы, ширина клеевой полосы — не меньше толщины изоляции.

Какая толщина нужна

Универсального ответа нет: толщина зависит от температуры среды, диаметра, температуры и влажности воздуха в помещении. Но есть закономерность, которую полезно знать заранее — для холодной линии толщина почти всегда получается больше, чем дал бы расчёт по теплопотерям для той же трубы.

Ориентировочно на практике: холодное водоснабжение — 9–19 мм, холодоснабжение и кондиционирование — 19–32 мм, холодильные трассы с низкими температурами — 25–50 мм. Это диапазоны для прикидки и комплектации заявки, а не замена расчёта: чем выше влажность в помещении, тем больше требуемая толщина, и в помещениях с влажностью выше 70 % разница особенно заметна.

Методика расчёта и правило округления к номенклатурному ряду разобраны в статье «Толщина вспененного каучука: расчёт по СП 61».

Ошибки, которые стоят трассы

1. Толщина взята по аналогии с отоплением. Разные критерии — разные результаты. Для холодной линии нужен расчёт по п. 6.8.
2. Экономия одного типоразмера. Разница между 19 и 25 мм в смете невелика на фоне стоимости демонтажа мокрой изоляции и ремонта корродированной трубы.
3. Материал с открытой пористостью. Минеральная вата и пенополиэтилен на холодных линиях требуют безупречного отдельного паробарьера, а любое его повреждение делает изоляцию бесполезной.
4. Фитинги и опоры изолированы тоньше. Конденсат выпадет именно там, где слой тоньше всего.
5. Трассы уложены вплотную. Без зазора между изолированными трубами нет конвекции, и вероятность конденсации растёт.
6. Пуск системы до высыхания клея. Полная прочность шва набирается за 36 часов; запуск раньше — риск разгерметизации контура.
