Толщина вспененного каучука: как рассчитать по СП 61 и не переплатить
«Возьмите 13 мм» — самый популярный и самый бесполезный ответ на этот вопрос. Толщина зависит от того, горячая линия или холодная, от диаметра, температуры среды, места прокладки и климата города. Разбираем, как считать по нормативу, почему для холодных труб расчёт совсем другой и откуда берётся стандартный ряд толщин.
Два разных расчёта, а не один
Главное, что нужно понять до всех формул: толщина изоляции горячей и холодной линии определяется по разным критериям. Это не одна задача с разными числами, а две принципиально разные задачи.
- Критерий: нормируемые теплопотери. Изоляция должна удержать тепло в трубе.
- Что даёт недостаток толщины: перерасход энергии, недогрев на конце трассы.
- Дополнительное условие: температура на поверхности изоляции не должна обжигать персонал.
- Логика: чем больше толщина, тем меньше потери — вопрос в экономической целесообразности.
- Критерий: недопущение конденсации влаги на поверхности изоляции.
- Что даёт недостаток толщины: конденсат, капёж, коррозия под изоляцией, плесень.
- Ключевые данные: температура и относительная влажность окружающего воздуха.
- Логика: поверхность изоляции должна быть теплее точки росы — это жёсткое условие, а не оптимизация.
СП 61.13330.2012 в п. 6.8 прямо указывает: для изолируемых поверхностей с отрицательными температурами, расположенных в помещении, толщина, определённая по условиям пп. 6.1 и 6.2, должна быть проверена расчётом против конденсации, и принимается бо́льшее значение.
На практике этот шаг пропускают: считают по теплопотерям, получают 13 мм, ставят — и через сезон получают мокрую трассу. Проверочный расчёт для холодных линий нередко даёт 19 или 25 мм там, где «по теплу» хватало 9.
Методики СП 61: какая когда применяется
В разделе 6 норматива описано не одно правило, а семь методик под разные задачи. Толщина считается по той, которая соответствует цели изоляции.
| Пункт | Расчёт ведётся | Типичная задача |
|---|---|---|
| 6.2 | по заданной величине теплового потока | Базовый расчёт горячих трубопроводов |
| 6.3 | по технологическим требованиям | Когда условие задано процессом |
| 6.4 | по заданному снижению или повышению температуры | Транзитные участки с нормируемым остыванием |
| 6.5 | по заданному количеству конденсата | Паропроводы |
| 6.6 | по времени приостановки движения среды | Защита от замерзания при остановке |
| 6.7 | по температуре на поверхности изоляции | Защита персонала от ожога |
| 6.8 | против конденсации влаги | Все холодные линии |
Если задача требует выполнить несколько условий одновременно, п. 6.7.3 однозначен: принимается большее значение расчётной толщины. Норматив везде идёт по принципу «выбирается худший сценарий», и это правильная логика для проектирования.
Предельные температуры на поверхности изоляции
Отдельное ограничение из п. 6.7.1 — оно про безопасность людей, а не про энергию, и его нельзя обойти экономическими соображениями.
| Условие | Температура поверхности, не более |
|---|---|
| Рабочая зона, среда выше 500 °С | 55 °С |
| Рабочая зона, среда 150–500 °С | 45 °С |
| Рабочая зона, среда 150 °С и ниже | 40 °С |
| Вещества с температурой вспышки паров ниже 45 °С | 35 °С |
| Открытый воздух, металлический покровный слой | 55 °С |
| Открытый воздух, другие покровные слои | 60 °С |
Что нужно знать до расчёта
- Тип линии. Горячая или холодная — от этого зависит вся дальнейшая логика.
- Температура среды в трубе. Расчётная, а не «примерно». Она же определяет допустимую марку: до +110 °С подходит СТ, до +150 °С нужна ВТ или ЭКО ФАРМ.
- Наружный диаметр трубы и материал. Медь, сталь или пластик — под них разные внутренние диаметры трубок.
- Место прокладки. Помещение, открытый воздух, тоннель, подземная прокладка. Для наружных линий расчётная температура воздуха берётся по климатологии, для тоннелей п. 6.10 задаёт 40 °С.
- Температура и влажность окружающего воздуха. Для холодных линий это определяющие параметры: именно они задают точку росы.
- Требования объекта. Пожарные, санитарные, требования по токсичности продуктов горения — они могут ограничить выбор марки раньше, чем расчёт толщины.
Как климат города влияет на толщину
Для линий на открытом воздухе расчётная температура окружающего воздуха берётся не с потолка, а из СП 131.13330.2012 «Строительная климатология». Причём для разных задач — разные параметры: для теплопотерь и защиты от замерзания это средняя температура наиболее холодной пятидневки, для расчёта температуры на поверхности изоляции п. 6.7.2 предписывает среднюю максимальную наиболее жаркого месяца.
| Параметр | Для чего | Москва |
|---|---|---|
| Наиболее холодная пятидневка, обесп. 0,92 | Теплопотери, защита от замерзания | −25 °С |
| Средняя максимальная наиболее жаркого месяца | Температура на поверхности изоляции | 23,5 °С |
| Влажность наиболее тёплого месяца | Точка росы для холодных линий | 73 % |
| Влажность наиболее холодного месяца | Зимний сценарий конденсации | 83 % |
Разброс по стране принципиальный: если в Москве расчётная пятидневка −25 °С, то в северных регионах она опускается ниже −50 °С. Для одного и того же трубопровода это разная расчётная толщина. Поэтому проект, скопированный с объекта в другом климатическом районе, почти гарантированно окажется либо избыточным по стоимости, либо недостаточным по факту.
Стандартный ряд и правило округления
Расчёт почти никогда не даёт круглое число из номенклатуры — он выдаёт, например, 17,4 мм. Что делать дальше, определено нормативом, и это редкий случай, когда СП прямо называет наш материал.
Для конструкций на основе жёстких ячеистых материалов, материалов из вспененного синтетического каучука, полиэтилена и пенопластов следует принимать ближайшую к расчётной толщину изделий по нормативным документам на соответствующие материалы.
Если расчётная толщина не совпадает с номенклатурной, следует принимать ближайшую более высокую. Допускается принимать ближайшую более низкую — но только если разница между расчётной и номенклатурной не превышает 3 мм и расчёт вёлся по температуре на поверхности изоляции либо по нормам плотности теплового потока.
То есть при расчётных 17,4 мм по общему правилу берётся 19 мм. А при расчётных 21 мм — уже 25 мм, потому что 19 отстоит на 2 мм в меньшую сторону и такое округление допустимо не для всех методик.
Ряд толщин РУ-ФЛЕКС
| Марка | Трубки, мм | Рулоны, мм |
|---|---|---|
| СТ | 6, 9, 13, 19, 25, 32, 40, 50 | 3, 6, 10, 13, 16, 19, 25, 32, 40, 50 |
| СТ-СК | 9, 13, 19, 25, 32 | 3, 6, 10, 13, 16, 19, 25, 32, 40, 50 |
| ВТ | 9, 13, 19, 25, 32 | 10, 13, 19, 25, 32 |
| ВЕНТ-СК | — | 6, 10, 13, 16, 19, 25, 32 |
| БП | — | 10, 13, 19, 25, 32, 40, 50 |

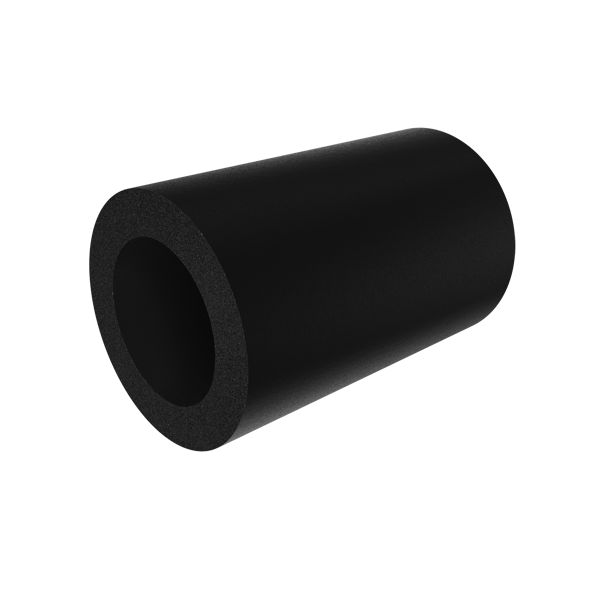

| ЭКО ФАРМ | 9, 13, 19, 25, 32 | 10, 13, 19, 25, 32 |
| КРИО | 6, 9, 13 | — |
Дополнительно у марок СТ и СТ-СК выпускаются пластины толщиной 40 и 50 мм — жёсткие листы для случаев, когда рулон неудобен в раскрое. Полная сводка по маркам — в статье «Вспененный каучук: характеристики, марки и применение».
Это важно при подборе: если расчёт дал 40 мм для высокотемпературной линии, взять ВТ такой толщины не получится — у неё ряд заканчивается на 32 мм. Задача решается многослойной конструкцией: по п. 6.11 СП 61 несколько слоёв однородного материала при расчёте рассматриваются как один слой. Аналогично промежуточная толщина 16 мм есть в рулонах СТ, СТ-СК и ВЕНТ-СК, но её нет ни в одной трубке.
Почему не бывает 20 и 30 мм
Вопрос возникает постоянно: люди ищут «вспененный каучук 20 мм» и не находят. Причина не в дефиците, а в том, что таких толщин не существует в номенклатуре — ни у РУ-ФЛЕКС, ни у других производителей вспененного каучука.
Ряд толщин сложился под нормативную логику округления: расчёт даёт произвольное число, а изделие берётся из фиксированного ряда по правилу «ближайшая бо́льшая». Промежуточные значения в таком ряду избыточны — они бы не добавили точности, но усложнили производство и склад.
| Ищут | Брать | Почему |
|---|---|---|
| вспененный каучук 20 мм | 25 мм | По п. 6.12 — ближайшая бо́льшая. 19 мм допустимо лишь при разнице до 3 мм и только для двух методик расчёта |
| вспененный каучук 30 мм | 32 мм | Ближайшая бо́льшая, разница всего 2 мм |
| вспененный каучук 15 мм | 16 или 19 мм | 16 мм выпускается в рулонах — в трубках ближайшая толщина 19 мм |
| вспененный каучук 5 мм | 6 мм | Ближайшая бо́льшая в трубках и рулонах |
Типовые решения для ориентира
Таблица ниже — ориентир для быстрой прикидки и комплектации заявки, а не замена расчёта. Толщина для конкретного объекта определяется по СП 61 с учётом диаметров, температур, места прокладки и климата. Особенно это касается холодных линий: там разброс наибольший, и ошибка обходится дороже всего.
| Задача | Ходовые толщины | Марка |
|---|---|---|
| Отопление и ГВС внутри здания, малые диаметры | 9–13 мм | СТ, СТ-СК |
| Отопление, средние и большие диаметры | 13–25 мм | СТ |
| Холодное водоснабжение, защита от конденсата | 9–19 мм | СТ |
| Холодоснабжение и кондиционирование | 19–32 мм | СТ |
| Холодильные трассы, низкие температуры | 25–50 мм | СТ, КРИО |
| Паропроводы низкого давления | 25–32 мм | ВТ |
| Воздуховоды вентиляции | 6–19 мм | ВЕНТ |
| Наружная прокладка в холодном климате | 32–50 мм | СТ |
| Подземная прокладка, ёмкости | 19–50 мм | БП |
Четыре ошибки при выборе толщины
- Одинаковая толщина на горячей и холодной линии. Самая частая и самая дорогая. Для холодной трассы толщина определяется условием недопущения конденсации и нередко оказывается больше, чем «по теплу».
- Экономия на холодоснабжении. Разница между 19 и 25 мм в смете невелика, а цена ошибки — мокрая изоляция, коррозия под ней и переделка трассы.
- Округление вниз без основания. По п. 6.12 меньшая толщина допустима только при разнице до 3 мм и только для двух методик. Во всех остальных случаях берётся ближайшая бо́льшая.
- Расчёт без привязки к климату. Проект, перенесённый из другого климатического района, даёт неверную толщину для наружных линий: расчётная температура воздуха отличается на десятки градусов.
Частые вопросы
Какая толщина вспененного каучука нужна для отопления?
Для внутренних систем отопления и ГВС ходовые толщины — 9–13 мм на малых диаметрах и 13–25 мм на средних и больших. Точное значение определяется расчётом по СП 61 исходя из нормируемых теплопотерь, диаметра и температуры теплоносителя.
Почему для холодных труб нужна бо́льшая толщина?
Потому что критерий другой. Для горячей линии толщина подбирается по допустимым теплопотерям, для холодной — по условию, чтобы поверхность изоляции оставалась теплее точки росы. СП 61 в п. 6.8 требует проверять толщину холодных линий отдельным расчётом и принимать бо́льшее из двух значений.
Есть ли вспененный каучук толщиной 20 мм?
Нет, таких толщин в номенклатуре не существует. Стандартный ряд для трубок — 6, 9, 13, 19, 25, 32, 40, 50 мм. Если расчёт дал 20 мм, по п. 6.12 СП 61 принимается ближайшая бо́льшая, то есть 25 мм.
Можно ли взять толщину меньше расчётной?
Только в одном случае: если разница между расчётной и номенклатурной толщиной не превышает 3 мм и расчёт вёлся по температуре на поверхности изоляции либо по нормам плотности теплового потока. Во всех остальных случаях норматив требует ближайшую бо́льшую толщину.
Влияет ли город на толщину изоляции?
Да, для наружных линий. Расчётная температура окружающего воздуха берётся по СП 131.13330.2012: для теплопотерь — средняя наиболее холодной пятидневки, для расчёта температуры на поверхности — средняя максимальная наиболее жаркого месяца. В Москве пятидневка составляет −25 °С, в северных регионах опускается ниже −50 °С, и расчётная толщина отличается соответственно.
Можно ли набрать нужную толщину в два слоя?
Да. По п. 6.11 конструкция из однородного материала, установленного в несколько слоёв, при расчётах рассматривается как однослойная. Для слоёв из разнородных материалов толщина каждого рассчитывается отдельно, при этом межслойная температура не должна превышать предел применения материала последующего слоя.
Рассчитаем толщину под ваш объект
Пришлите исходные данные: тип линии, температуру среды, диаметры, место прокладки и город. Подберём марку, определим толщину по СП 61 и посчитаем метраж с учётом кратности упаковки.
