Вспененный каучук: характеристики, марки и применение
Разбираем, что такое вспененный синтетический каучук и почему закрытая ячейка важнее теплопроводности. Сводная таблица всех марок РУ-ФЛЕКС по λ, плотности, паропроницаемости и температуре — такой сводки нет ни в одном другом источнике. Плюс формы выпуска, ряд толщин и области применения.
Содержание
Что это за материал
Вспененный каучук — это техническая теплоизоляция на основе вспененных синтетических каучуков. В отличие от волокнистых материалов вроде минеральной ваты, здесь нет волокон и открытых пор: материал представляет собой эластичную резиноподобную массу, пронизанную миллионами замкнутых газонаполненных ячеек.
Внешне это гладкий чёрный материал, мягкий и упругий на ощупь, легко режется ножом и не пылит при монтаже. Выпускается в виде трубок с продольным разрезом, рулонов, листов и лент. Серый цвет встречается только у отдельных марок для вентиляции.
В России производство появилось в 2015 году: компания РТК при поддержке Фонда развития промышленности выпустила первый отечественный изоляционный материал на основе вспененных эластомеров — марку РУ-ФЛЕКС. Сегодня это предприятие полного цикла на российском сырье и технологиях, с собственной научно-исследовательской лабораторией и системой менеджмента качества по ИСО 9001.
Ключевые свойства и почему они важны
Про вспененный каучук обычно говорят «низкая теплопроводность». Это верно, но не главное — низкая λ есть и у пенополиэтилена, и у минваты. Настоящее отличие в другом.
Закрытая ячейка
Ячейки изолированы друг от друга. Влага не может пройти внутрь по системе пор — это и есть главное свойство материала.
Паробарьер в теле материала
Коэффициент сопротивления диффузии пара — не менее 10 000. Отдельный пароизоляционный слой не нужен.
Срок службы 50 лет
Материал не слёживается и не даёт усадки: толщина через двадцать лет та же, что в день монтажа.
Что стоит за цифрами
- Коэффициент теплопроводности λ = 0,032 Вт/(м·°С) при 0 °С у базовой марки. Это уровень лучших изоляционных материалов, но важнее то, что он не меняется со временем — влага в материал не проникает и не ухудшает его.
- Фактор сопротивления диффузии водяного пара µ ≥ 10 000. Ключевой параметр для холодных линий. У вспененного полиэтилена он в разы ниже, поэтому на холодоснабжении полиэтилен постепенно намокает изнутри и перестаёт работать, а каучук — нет.
- Водопоглощение по объёму не более 1 % за 24 часа при полном погружении.
- Группа горючести Г1 — слабогорючий, у всех марок.
- Плотность 45 ± 15 кг/м³ у стандартной марки. Материал лёгкий: не нагружает трубопровод и опоры.
- Нейтральный pH, биологическая стойкость, устойчивость к нефтепродуктам, маслам и жирам.
Главный практический вывод
Вспененный каучук выбирают не за теплопроводность, а за сочетание низкой λ с высоким сопротивлением диффузии пара. Именно поэтому он стал стандартом для холодоснабжения, кондиционирования и холодильной техники: на холодной трубе любой другой утеплитель без герметичного паробарьера рано или поздно намокает, а вместе с влагой приходит коррозия под изоляцией.
Марки РУ-ФЛЕКС: сводная таблица
Марка выбирается прежде всего по температурному диапазону и по требованиям объекта. Ниже — все выпускаемые марки в одной таблице.
| Марка | Температура | λ при 0 °С | Плотность | µ | Назначение |
|---|---|---|---|---|---|
| СТ стандартный |
−200…+110 °С | 0,032 | 45 ± 15 | ≥ 10 000 | Базовая марка: отопление, водоснабжение, промышленные трубопроводы, нефтехимия, холодильная техника |
| СТ-СК самоклеящийся |
−40…+85 °С | 0,032 | 45 ± 15 | ≥ 10 000 | То же, но с клеевым слоем — монтаж без подготовки материала и с низким расходом клея |
| ВТ высокотемпературный |
−200…+150 °С | 0,038 | 70 ± 20 | ≥ 7 000 | Паропроводы низкого давления, солнечные системы, высокотемпературная изоляция |
| ВЕНТ | −60…+85 °С | 0,034 | 45 ± 15 | ≥ 10 000 | Тепло- и звукоизоляция вентиляции и кондиционирования. Серый цвет, есть покрытие МЕТАЛЛ |
| БП | −60…+105 °С | 0,042 | 130 ± 20 | ≥ 8 000 | Подземная прокладка, ёмкости, сварные стыки, арматура. Прочность на сжатие ≥ 14 кПа |
| ЭКО ФАРМ | −200…+150 °С | 0,038 | 70 ± 20 | ≥ 7 000 | Объекты с повышенными требованиями по экобезопасности: фарма, пищевые производства, чистые комнаты, метро, аэропорты, суда |
| КРИО | −200…+110 °С | 0,032 | 45 ± 15 | ≥ 10 000 | Холодильная техника, трубки малых диаметров |
Кроме трубок и рулонов у марок СТ и СТ-СК есть пластины 40 и 50 мм — лист 1000 × 2000 мм. Большие толщины в рулоне плохо держат форму на плоскости, поэтому оборудование, ёмкости и короба удобнее изолировать именно пластиной: она не расклеивается по продольному шву. В упаковке 10 м² при 40 мм и 8 м² при 50 мм.
Отдельно стоит РУ-ФОНИК СТ Р — шумоизоляционный материал на той же каучуковой основе с полимерным покрытием высокой плотности. Толщины 5, 8, 12, 21 и 27 мм, индекс звукоизоляции Rw 26 дБ, снижение шума на 20–25 дБА. Применяется в промышленном и гражданском строительстве, есть самоклеящееся исполнение.
Где чаще всего ошибаются с маркой
Разница между СТ и СТ-СК не только в клеевом слое. У самоклеящегося исполнения сужен температурный диапазон: −40…+85 °С вместо −200…+110 °С, потому что ограничение накладывает сам клей. Если линия выходит за эти пределы — берите обычное исполнение и клей, а не самоклейку.
Формы выпуска
ТрубкиС продольным разрезом или без. Диаметры под медную, стальную и пластиковую трубу. Основная форма для трубопроводов.
РулоныШирина 1000 мм. Для больших диаметров, ёмкостей, воздуховодов и плоских поверхностей.
ЛентыСамоклеящиеся, для стыков, фитингов, арматуры и мест сложной формы.
ПластиныРУ-ФОНИК, формат 2000×1000 мм — шумоизоляция ограждающих конструкций.
Базовая серия · СТ (ST)
Самая массовая марка: −200…+110 °С · λ 0,032 Вт/(м·°С) · плотность 45 ± 15 кг/м³ · µ ≥ 10 000 · Г1 · срок службы не менее 50 лет. Ряд толщин стенки — 6, 9, 13, 19, 25, 32, 40, 50 мм
Открыть карточку
Все трубки

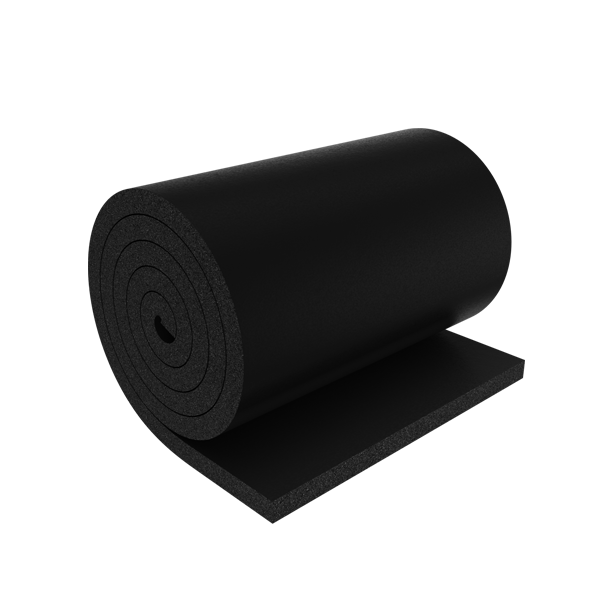

Рулонная изоляция
Ширина 1000 мм · толщины 3, 6, 10, 13, 16, 19, 25, 32, 40, 50 мм · для больших диаметров, ёмкостей, воздуховодов и плоских поверхностей. Есть исполнение СТ-СК с клеевым слоем и версии с покрытиями АЛЮ, ПРОМ АЛЮ, ПРОМ ФОРМА
Открыть карточку
Все рулоны
Для объектов с особыми требованиями
Толщины стенки 9, 13, 19, 25, 32 мм · −200…+150 °С · для фармацевтики, пищевых производств, чистых комнат, метро и аэропортов
Смотреть трубки
Трубки с покрытием

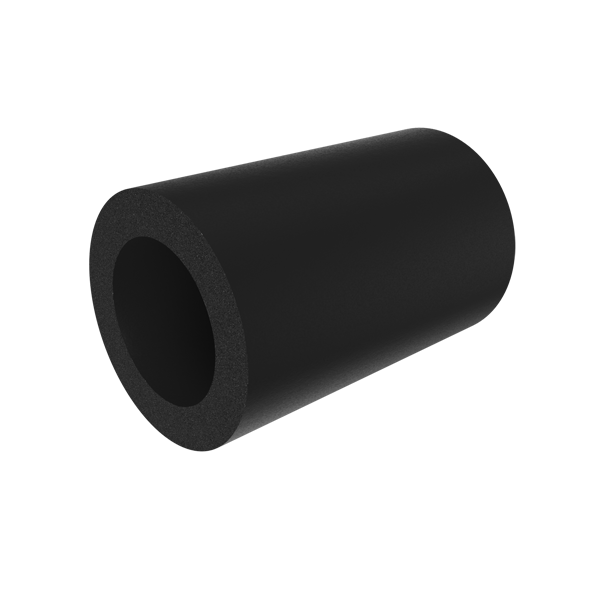

Высокотемпературная
До +150 °С · λ 0,038 Вт/(м·°С) · плотность 70 ± 20 кг/м³ · устойчивость к кислотам и щелочам · паропроводы низкого давления, солнечные системы
Открыть карточку

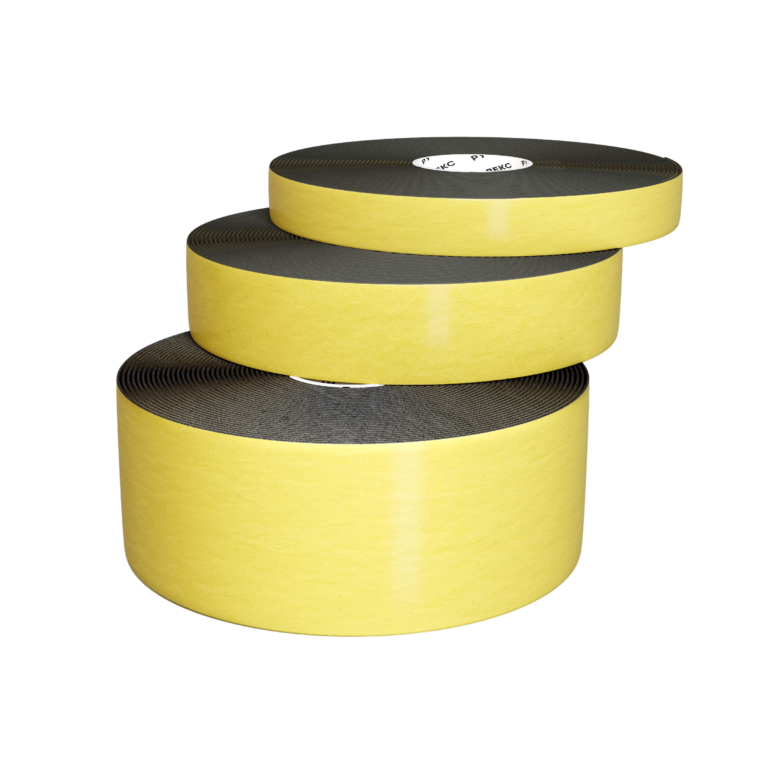

RF-TAPE-ST-SK
Самоклеящаяся лента для стыков, фитингов и арматуры — там, где трубка или рулон не садятся по форме. −40…+85 °С, λ 0,032
Открыть карточку
Все ленты
Ряд толщин
Толщины выпускаются не произвольные, а стандартным рядом. Для рулонов и листов это 3, 6, 10, 13, 16, 19, 25, 32, 40 и 50 мм в зависимости от марки; для трубок — 6, 9, 13, 19, 25, 32, 40, 50 мм.
| Марка | Трубки, мм | Рулоны, мм |
|---|---|---|
| СТ | 6, 9, 13, 19, 25, 32, 40, 50 | 3, 6, 10, 13, 16, 19, 25, 32, 40, 50 |
| СТ-СК | 9, 13, 19, 25, 32 | 3, 6, 10, 13, 16, 19, 25, 32, 40, 50 |
| ВТ | 9, 13, 19, 25, 32 | 10, 13, 19, 25, 32 |
| ВЕНТ-СК | — | 6, 10, 13, 16, 19, 25, 32 |
| БП | — | 10, 13, 19, 25, 32, 40, 50 |
| ЭКО ФАРМ | 9, 13, 19, 25, 32 | 10, 13, 19, 25, 32 |
| КРИО | 6, 9, 13 | — |
Почему не бывает 20 и 30 мм
Это самый частый вопрос при заказе. Промежуточных толщин в номенклатуре нет, и это не прихоть производителя. СП 61.13330.2012 в п. 6.12 прямо предписывает для материалов из вспененного синтетического каучука принимать ближайшую к расчётной толщину по номенклатуре, а при несовпадении — ближайшую бо́льшую. То есть если расчёт дал 20 мм, по норме берётся 25 мм. Взять 19 мм допускается, только если разница не превышает 3 мм и расчёт вёлся по температуре на поверхности либо по нормам плотности теплового потока.
Как определить нужную толщину — разбираем отдельно в статье «Толщина вспененного каучука: расчёт по СП 61»: для горячих и холодных линий это два принципиально разных расчёта.
Где применяется
- Отопление, водоснабжение, канализация — в жилищном, гражданском и промышленном строительстве.
- Вентиляция и кондиционирование — воздуховоды и трассы холодоснабжения на любых объектах.
- Холодильная техника и промышленный холод — включая криогенные трубопроводы до −200 °С.
- Технологические трубопроводы и резервуары любых отраслей промышленности.
- Нефтехимия и тяжёлая промышленность — материал устойчив к нефтепродуктам, маслам и жирам.
- Фармацевтика, пищевые производства, чистые комнаты — марка ЭКО ФАРМ для объектов с повышенными требованиями по экобезопасности.
- Судостроение и морские объекты — есть сертификаты Российского Морского и Речного Регистра.
- Метро и аэропорты — объекты с повышенными требованиями к токсичности продуктов горения.
Как выбрать марку под задачу
| Задача | Марка | Почему |
|---|---|---|
| Отопление и ГВС в здании | СТ или СТ-СК | Базовое решение, температуры в диапазоне |
| Холодоснабжение, кондиционирование | СТ | Максимальный µ ≥ 10 000 — главное для холодных линий |
| Паропровод низкого давления | ВТ | Единственная марка до +150 °С |
| Воздуховоды вентиляции | ВЕНТ | Заодно работает как звукоизоляция |
| Подземная прокладка, ёмкости | БП | Повышенная плотность и прочность на сжатие |
| Пищевое производство, фарма, метро | ЭКО ФАРМ | Требования по экобезопасности и токсичности продуктов горения |
| Холодильная техника, малые диаметры | КРИО | Трубки 6–13 мм под холодильные трассы |
| Шум от инженерных систем | РУ-ФОНИК СТ Р | Rw 26 дБ, снижение шума на 20–25 дБА |
Читайте также
Частые вопросы
Вспененный каучук — это что за материал?
Техническая теплоизоляция на основе вспененных синтетических каучуков с закрытой ячеистой структурой. Эластичный резиноподобный материал чёрного цвета, выпускается в виде трубок, рулонов, листов и лент. Сочетает низкую теплопроводность с высоким сопротивлением диффузии водяного пара, за счёт чего не намокает и не теряет свойств со временем.
Какая теплопроводность у вспененного каучука?
У базовой марки СТ — не более 0,032 Вт/(м·°С) при 0 °С. У высокотемпературных марок ВТ и ЭКО ФАРМ — 0,038, у ВЕНТ — 0,034, у БП повышенной плотности — 0,042 Вт/(м·°С).
Какая плотность у вспененного каучука?
У стандартных марок СТ, СТ-СК, ВЕНТ и КРИО — 45 ± 15 кг/м³. У ВТ и ЭКО ФАРМ — 70 ± 20 кг/м³. У марки БП для подземной прокладки — 130 ± 20 кг/м³, возможно изготовление другой плотности по заданию заказчика.
Какую температуру выдерживает вспененный каучук?
Диапазон зависит от марки: СТ и КРИО работают от −200 до +110 °С, ВТ и ЭКО ФАРМ — от −200 до +150 °С, ВЕНТ — от −60 до +85 °С, БП — от −60 до +105 °С. У самоклеящихся исполнений диапазон сужен до −40…+85 °С из-за ограничений клеевого слоя.
Какая группа горючести у вспененного каучука?
Г1 — слабогорючий, у всех марок РУ-ФЛЕКС. Для объектов с повышенными требованиями к токсичности продуктов горения — метро, аэропорты, чистые помещения — предназначена марка ЭКО ФАРМ.
Пропускает ли вспененный каучук воду?
Практически нет. Водопоглощение по объёму не более 1 % за 24 часа при полном погружении, а фактор сопротивления диффузии водяного пара — не менее 10 000 у стандартных марок. Замкнутые ячейки не образуют сообщающихся каналов, по которым влага могла бы пройти вглубь.
Боится ли вспененный каучук мороза?
Нет. Марки СТ, ВТ, ЭКО ФАРМ и КРИО рассчитаны на температуру до −200 °С и применяются в том числе на криогенных трубопроводах. Ограничение по холоду есть только у самоклеящихся исполнений — до −40 °С.
Сколько служит каучуковая изоляция?
Не менее 50 лет по данным производителя. Материал не слёживается, не даёт усадки и не теряет толщину, а поскольку влага в него не проникает, теплопроводность не растёт со временем.
