Шум сливаемой воды в санузле, гул вентиляции над потолком, «поющий» стояк за перегородкой — во всех трёх случаях источник один: тонкая стенка трубы, которая работает мембраной. Разбираем, почему обычный утеплитель этого не решает, что реально глушит трубу и какую толщину брать.
- Три механизма шума
- Канализационный стояк — главный источник
- Почему теплоизоляция не глушит шум
- Принцип «масса — упругость»
- РУ-ФОНИК: характеристики и формы
- Какая толщина звукоизоляции нужна
- Монтаж на трубу
- Вентиляция, отопление и оборудование
- Когда нужны и тепло-, и звукоизоляция
- Звукоизоляция и звукопоглощение — не одно и то же
- Пять ошибок
- Частые вопросы
Три механизма шума
Прежде чем что-то оклеивать, нужно понять, каким путём звук доходит до человека. Путей три, и меры против них разные.
Материалы РУ-ФОНИК работают против второго механизма — излучения стенкой, и частично против третьего, гася вибрацию тонкого пластика. Воздушный шум внутри канала так не убрать: против него ставят глушители и облицовку канала изнутри звукопоглотителем.
Самая частая ошибка — оклеить всю трассу, когда шум идёт изнутри и выходит в открытый конец. Материал отработает по назначению, а разницы человек не услышит. Диагностика простая: если шум слышен по всей длине трубы — излучает стенка, наружные материалы помогут. Если он сосредоточен у решётки или прибора — это воздушный шум, нужен глушитель.
Канализационный стояк — главный источник
В жилых и общественных зданиях звукоизоляция для канализационных труб — задача номер один, и вот почему стояк шумит сильнее остальных линий.
- Тонкая стенка. Пластиковая труба лёгкая, у неё почти нет собственной массы — идеальная мембрана для переизлучения звука.
- Падающий поток. Вода в стояке движется не ровным потоком, а срывается вниз, ударяясь о стенки на поворотах и в тройниках.
- Труба проходит сквозь этажи. Один шумный стояк слышно в нескольких квартирах или кабинетах сразу.
- Жёсткие хомуты. Крепление напрямую к стене превращает несущую конструкцию в продолжение трубы — шум идёт уже по стене.
Стандартный стояк — труба диаметром 110 мм, и именно под неё чаще всего ищут решение. Задача решается обмоткой трубы материалом с плотным слоем: он гасит колебания стенки и отражает звуковую волну обратно.
Обмотка звукоизоляционным материалом закрывает два механизма из трёх: убирает излучение стенкой и, если материал заведён под хомут, частично развязывает трубу от конструкции. Полностью тихим стояк не станет — воздушный шум внутри трубы остаётся, — но именно излучение стенкой даёт основную часть того, что слышно в помещении.
Почему теплоизоляция не глушит шум
Логичное на первый взгляд решение — «обмотаем каучуком потолще» — работает слабо, и вот почему.
Теплоизоляция из вспененного каучука лёгкая по определению: плотность стандартных марок 45 ± 15 кг/м³. Низкая плотность — её достоинство для тепла, потому что теплопроводность падает. Но звукоизоляция подчиняется другому закону: чем тяжелее преграда, тем хуже она пропускает звук. Лёгкий пористый материал в одиночку — плохая преграда, сколько его ни наматывай.
Небольшой эффект от теплоизоляции всё же есть: эластичный слой демпфирует вибрацию тонкой стенки, и «звон» уменьшается. Но снижение получается в пределах единиц децибел, а для заметного результата нужны десятки.
Принцип «масса — упругость»
Именно так устроен РУ-ФОНИК: вспененный каучук с закрытой ячеистой структурой в роли упругого слоя и полимерное покрытие высокой плотности в роли массы. Это готовый двухслойный материал, а не утеплитель с плёнкой.
РУ-ФОНИК: характеристики и формы
| Параметр | Значение |
|---|---|
| Основа | вспененный каучук (NBR) с полимерным покрытием высокой плотности |
| Индекс звукоизоляции Rw | 26 дБ |
| Снижение шума | 20–25 дБ(А) |
| Диапазон рабочих температур | −40…+85 °С |
| Группа горючести | Г1, слабогорючий |
| Водопоглощение за 24 ч | не более 1 % |
| Экологичность | без асбеста, свинца и вредных веществ |
| Срок службы | не менее 25 лет |
Снижение на 20–25 дБ(А) — это не «немного тише». Каждые 10 дБ воспринимаются человеком примерно как двукратное изменение громкости, так что 20 дБ — разница между «мешает спать» и «фоном не замечаешь».
Какая толщина звукоизоляции нужна
Доступный ряд — 5, 8, 12, 21 и 27 мм. Логика выбора отличается от теплоизоляции: там толщину считают по теплопотерям, здесь она влияет на эффективность развязки и на то, поместится ли конструкция в короб.
| Толщина | Когда брать |
|---|---|
| 5 мм | Совсем нет места до соседних конструкций: тесная шахта, декоративный короб впритык |
| 8 мм | Базовый вариант для канализационного стояка в жилом здании |
| 12 мм | Стояк в спальне, кабинете, палате — там, где к тишине повышенные требования |
| 21 мм | Технические помещения, шумное оборудование, нормируемый уровень шума |
| 27 мм | Максимальный эффект: венткамеры, насосные, компрессорные |
Заявленные Rw 26 дБ и снижение 20–25 дБ(А) — характеристики материала, полученные в условиях испытаний. Фактический результат на объекте всегда ниже и зависит от полноты покрытия, качества стыков, наличия жёстких связей с конструкцией и от того, верно ли определён механизм шума. Если уровень шума нормируется проектом — расчёт делает акустик, а не таблица подбора.
Монтаж на трубу
- Очистите и обезжирьте поверхность. На пластике всегда есть пыль и следы смазки — без обезжиривания не удержится ни клей, ни самоклеящийся слой.
- Раскроите полотно по обхвату трубы с припуском на стык. Для стояка 110 мм обхват составляет примерно 345 мм, плюс 20–30 мм на нахлёст.
- Оберните трубу без натяжения. Растянутый при монтаже материал стянется и разойдётся по шву.
- Проклейте продольный шов и стыки полотен. Незакрытый шов работает как щель в стене: несколько процентов открытой площади съедают большую часть эффекта.
- Заведите материал под хомут. Это тот самый упругий слой между трубой и конструкцией: без него вибрация уйдёт в стену в обход всей конструкции.
- Не прошивайте материал насквозь. Саморез или стяжка, доходящие до трубы, замыкают вибрацию и обнуляют смысл развязки.
- Особое внимание тройникам и поворотам. Там поток бьёт в стенку сильнее всего — это самые шумные точки на стояке.
Вентиляция, отопление и оборудование
Механика та же, меняется только объект.
- Воздуховоды вентиляции. Тонкая оцинковка излучает шум по всей длине трассы — особенно на транзитах над потолком в офисах, переговорных и палатах. Звукоизоляция для вентиляции ставится снаружи канала, поверх теплоизоляции или вместо неё, если тепло не нормируется.
- Трубопроводы отопления. Шум обычно связан с высокой скоростью потока и работой насоса; обмотка снижает излучение стенкой на транзитных участках.

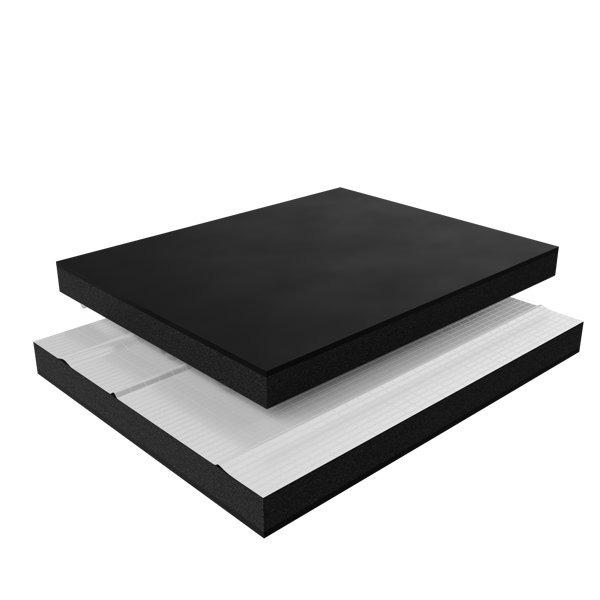

- Корпуса оборудования. Насосные и компрессорные агрегаты, шкафы, кожухи — здесь удобнее пластины: плоские поверхности раскраиваются по размеру панели.
- Венткамеры и техпомещения. Снижение шума, выходящего в смежные помещения.
Когда нужны и тепло-, и звукоизоляция
На трассах кондиционирования и холодоснабжения часто требуется и то и другое: тепло — чтобы на холодном канале не выпадал конденсат, шум — чтобы не гудело в помещении. Совместить это в одном слое не получится: у задач противоположные требования к плотности.
Рабочая схема — два материала: РУ-ФЛЕКС ВЕНТ как теплоизоляция с паробарьером и РУ-ФОНИК поверх на участках, где нормируется шум. Тепло и звукоизоляция решаются разными слоями, и это нормально: попытка сэкономить одним материалом заканчивается тем, что не работает ни одна из задач.
Звукоизоляция и звукопоглощение — не одно и то же
Не пускает звук из одного пространства в другое. Работает массой и развязкой: плотная преграда плюс упругий слой.
Это РУ-ФОНИК: снаружи трубы, чтобы шум не выходил в помещение.
Гасит звук внутри пространства, превращая энергию волны в тепло в пористой структуре. Работает открытой пористостью, а не массой.
Это облицовка канала изнутри или акустические панели в помещении.
Практический вывод: материал с закрытыми порами и плотным покрытием не заменяет звукопоглотитель, и наоборот. Пористый поглотитель, наклеенный снаружи трубы, почти не снизит излучение стенки — у него нет массы.
Пять ошибок
- Оклеили не тот путь распространения. Наружная звукоизоляция бессильна против воздушного шума, выходящего из открытого конца. Сначала диагностика, потом закупка.
- Оставили непокрытые участки. Акустика жестока к щелям: несколько процентов открытой площади съедают большую часть эффекта.
- Не развязали хомуты. Труба, жёстко притянутая к стене, продолжает передавать вибрацию в конструкцию независимо от обмотки.
- Взяли обычную теплоизоляцию вместо звукоизоляции. Плотность 45 кг/м³ не даёт массы, необходимой для преграды звуку.
- Ждали паспортных 25 дБ на объекте. Это лабораторный показатель материала; реальный результат ниже и зависит от качества монтажа.
Частые вопросы
Чем сделать звукоизоляцию канализационного стояка?
Обмоткой материалом с двухслойной структурой «упругий слой плюс масса» — например, покрытием РУ-ФОНИК: вспененный каучук с полимерным слоем высокой плотности. Снижение шума 20–25 дБ(А), индекс звукоизоляции Rw 26 дБ. Для стояка удобнее рулонное покрытие в самоклеящемся исполнении: меньше стыков и не нужен клей.
Какая толщина звукоизоляции нужна для трубы 110 мм?
Для типового канализационного стояка в жилом здании базовый вариант — 8 мм, для спальни, кабинета или палаты лучше 12 мм. Если места в шахте совсем нет, берут 5 мм. Обхват трубы 110 мм составляет около 345 мм, к нему добавляют 20–30 мм на нахлёст шва.
Подойдёт ли обычная теплоизоляция для снижения шума?
Слабо. Вспененный каучук для теплоизоляции имеет плотность около 45 кг/м³ — он гасит вибрацию стенки, но не создаёт массы, необходимой для преграды звуку. Эффект измеряется единицами децибел вместо десятков.
На сколько децибел снижается шум?
По данным производителя — на 20–25 дБ(А), индекс звукоизоляции Rw составляет 26 дБ. Это лабораторные показатели материала; фактический результат зависит от полноты покрытия, качества стыков и отсутствия жёстких связей с конструкцией.
Чем отличается звукоизоляция от звукопоглощения?
Звукоизоляция не пропускает звук наружу и работает массой и упругой развязкой — это материалы с плотным слоем и закрытыми порами. Звукопоглощение гасит звук внутри пространства и работает открытой пористостью. Одно не заменяет другое.
Можно ли одним материалом закрыть и тепло, и шум?
Нет. У задач противоположные требования: теплоизоляции нужна низкая плотность, звукоизоляции — высокая. Рабочая схема — два слоя: вспененный каучук как теплоизоляция с паробарьером и РУ-ФОНИК поверх на участках, где нормируется шум.
Безопасен ли материал для жилых помещений?
В составе нет асбеста, свинца и вредных веществ. Группа горючести — Г1, слабогорючий. Водопоглощение не более 1 % за 24 часа, срок службы не менее 25 лет.
