Уплотнитель для холодильных камер: требования, материалы и подбор
Изношенный уплотнитель двери холодильной камеры — это не «немного дует». Это намерзание по периметру, круглосуточная работа компрессора, счёт за электричество и риск замечания при проверке. Разбираем, чем уплотнение холодильной двери отличается от обычной, почему его почти никогда не подобрать по каталогу и как правильно снять образец для замены.
Чем холодильное уплотнение отличается от обычного
Дверной уплотнитель в квартире работает в мягких условиях: перепад 20–40 °C, десяток циклов открывания в сутки, сухой воздух. Уплотнитель холодильной камеры живёт совсем иначе, и именно поэтому обычный оконно-дверной профиль здесь не выживает.
| Фактор | Входная дверь | Холодильная камера |
|---|---|---|
| Температура на контуре | от −30 до +30 °C | от −25 до −40 °C внутри, до +30 снаружи |
| Циклов открывания в сутки | 5–20 | 50–300 на складе или в цехе |
| Влага | эпизодически | постоянный конденсат и иней по периметру |
| Мойка | нет | регулярная, с моющими и дезсредствами |
| Контакт с продукцией | нет | есть — нужен пищевой допуск |
| Цена отказа | сквозняк | перерасход электроэнергии, намерзание, порча продукции |
Ключевое отличие — работа при отрицательной температуре с постоянным циклом сжатия. Материал, который дубеет на морозе, перестаёт восстанавливать форму: после закрывания двери профиль остаётся смятым, и в контуре появляется постоянная щель. Дальше по этой щели идёт тёплый влажный воздух, конденсируется, намерзает — и через несколько недель дверь примерзает, а уплотнитель отрывается вместе с наледью.
Пять признаков, что уплотнитель пора менять
- Наледь или иней по периметру двери. Самый однозначный симптом: в контур подсасывает влажный воздух снаружи.
- Компрессор не уходит в паузу. Если агрегат работает почти без остановок при неизменной загрузке — ищите утечку холода, и дверь тут первый подозреваемый.
- Лист бумаги выходит свободно. Вложите лист в притвор, закройте дверь, потяните. Свободно вышел — контур не держит. Проверяйте с шагом 20–30 см, особенно нижние углы.
- Профиль не восстанавливает форму. Открыли дверь, а на уплотнителе осталась плоская борозда — материал выработал ресурс по остаточной деформации.
- Трещины, задиры, потемнение. Часто следствие мойки агрессивной химией или примерзания с последующим отрывом.
Негерметичная дверь камеры — это непрерывный приток тёплого влажного воздуха, который холодильная машина должна охладить и осушить. Отсюда и рост энергопотребления, и намерзание на испарителе, и учащённые оттайки. Замена уплотнителя обычно окупается за один-два месяца работы камеры — при том, что стоит она в разы дешевле внепланового ремонта агрегата.
Почему обычный дверной профиль сюда не подходит
Это первое, что нужно понимать перед заказом. Уплотнитель холодильной двери — не тот же товар, что уплотнитель входной двери, только из другого материала. У него другая геометрия, и подобрать замену «по типоразмеру» из общего каталога, как правило, нельзя.
Заводские холодильные двери комплектуются профилями специального сечения. Типичные отличия от обычного дверного уплотнителя:
- Многолепестковая или многокамерная геометрия. Вместо одной полой «капли» — несколько последовательных лепестков или камер, которые образуют не один, а сразу два-три барьера на пути тёплого воздуха.
- Магнитная вставка. В сечение профиля заведён магнитный сердечник: он притягивает полотно к металлической коробке и обеспечивает плотный прижим без усилия на замке. Замена такого профиля на немагнитный ломает работу двери целиком.
- Крепление в паз сэндвич-панели. Профиль не клеится, а заводится в фигурную канавку дверной панели. Форма посадочной «ножки» у каждого производителя дверей своя.
- Профиль в сборе с коробкой. На части конструкций уплотнение — часть дверного блока, и меняется вместе с обвязкой.
- Учёт обогрева контура. На морозильных камерах по периметру проёма закладывают греющий кабель, чтобы дверь не примерзала. Профиль в такой конструкции работает в паре с обогревом и должен быть с ним совместим.
Замена уплотнителя холодильной камеры почти всегда идёт по образцу, а не по каталогу. Складские дверные профили — D, P, E — рассчитаны на притворы обычных дверей и в паз холодильной панели просто не сядут. Единственный надёжный способ подобрать замену: снять отрезок старого профиля и воспроизвести сечение.
Материал: почему здесь силикон, а не EPDM
Для входных дверей мы обычно рекомендуем EPDM — он дешевле, прочнее и полностью закрывает уличные задачи. В холодильной камере логика меняется, и вот почему.
- Нижняя граница температуры. EPDM работает от −50 °C, силикон — от −60 °C. Для морозильных камер глубокой заморозки этот запас перестаёт быть теоретическим.
- Эластичность на холоде. Силикон сохраняет гибкость в более широком диапазоне и лучше восстанавливается после сжатия при отрицательных температурах — а это ровно тот механизм, который отказывает первым.
- Пищевой допуск. Силикон стандартно выпускается в исполнениях, допущенных к контакту с пищевыми продуктами, не даёт запаха и привкуса. Для EPDM это зависит от конкретной марки и требует подтверждения документами.
- Мойка и стерилизация. Силикон спокойно переносит горячую воду, пар и обработку дезсредствами — стандартный режим на пищевом производстве.
Складская линейка ГЕОНИКА собрана из EPDM: он закрывает подавляющее большинство дверных и оконных задач. Силиконовые профили для холодильного оборудования мы поставляем под заказ — подбираем марку под температурный режим камеры и требования по пищевому допуску, при необходимости изготавливаем сечение по чертежу или образцу.
Что прислать для подбора: температурный режим камеры, отрезок старого профиля 10–15 см или фото среза с линейкой, метраж по периметру и требования по документам. Отправить запрос →
Изготавливаем уплотнительный профиль по чертежу или отрезку старого образца — включая сечения с магнитной вставкой и посадкой в паз панели. Подбираем материал под температурный режим камеры и требования по пищевому допуску.
Для расчёта достаточно трёх вещей: отрезок старого профиля 10–15 см (или фото среза с приложенной линейкой), температурный режим камеры и метраж по периметру дверей. Отправить запрос →
Подбор профиля и замер
Порядок замера тот же, что для обычной двери, но с двумя поправками: мерить нужно на отогретой камере (на замёрзшем контуре размеры уплывают) и обязательно в нижних углах — там проседание полотна проявляется раньше всего.
- Отогрейте камеру и просушите притвор. Замер по инею даст завышенный результат.
- Заложите пластилин в плёнке в четырёх-шести точках периметра, закройте дверь штатным замком-защёлкой.
- Замерьте отпечатки штангенциркулем и возьмите наибольшее значение.
- Проверьте паз. Если уплотнитель штатно стоит в пазу панели, размер паза важнее размера зазора — профиль подбирается под него.
- Сфотографируйте сечение старого профиля на срезе, приложив линейку. Это то, по чему мы подберём или изготовим замену.
- Посчитайте периметр и добавьте 10–15 % на подрезку и углы.
| Ситуация | Решение | Артикул |
|---|---|---|
| Дверь холодильной или морозильной камеры, штатный профиль | Воспроизведение сечения по образцу, материал под режим камеры | по образцу |
| Профиль с магнитной вставкой | Изготовление с магнитным сердечником по образцу | по образцу |
| Есть требования по пищевому допуску | Силиконовый профиль с подтверждением документами | под заказ |

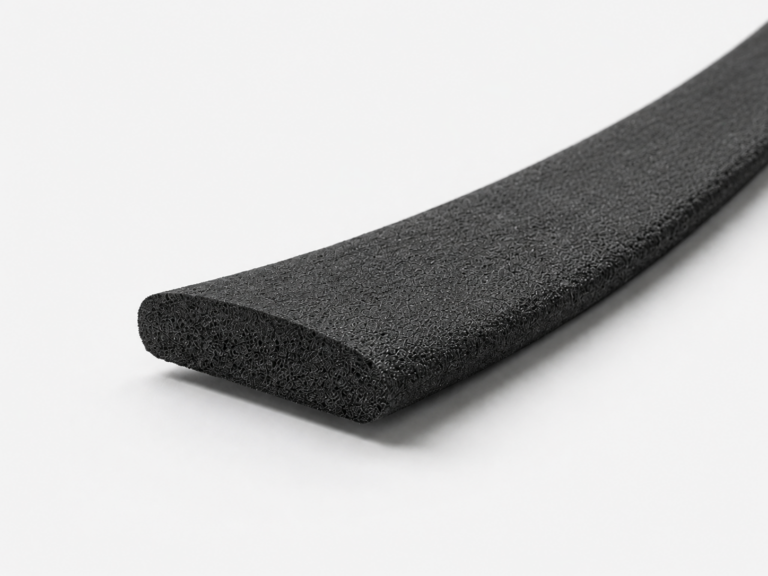

| Люки, лючки агрегатов, смотровые дверцы, широкий зазор | Вспененный жгут — сжимается сильнее плотного профиля | GN-S-012 |
| Технические двери холодильного блока обычной конструкции | Стандартные дверные профили из складской линейки | GN-D-001, GN-D-002 |
Замена: порядок работ
- Выведите камеру в плюс и просушите контур. Клеить самоклеящийся профиль на холодную влажную поверхность бессмысленно: акриловый клеевой слой не схватывается ниже +5 °C.
- Снимите старый профиль вместе с остатками клея. Если профиль был в пазу — вычистите паз от наледи и грязи.

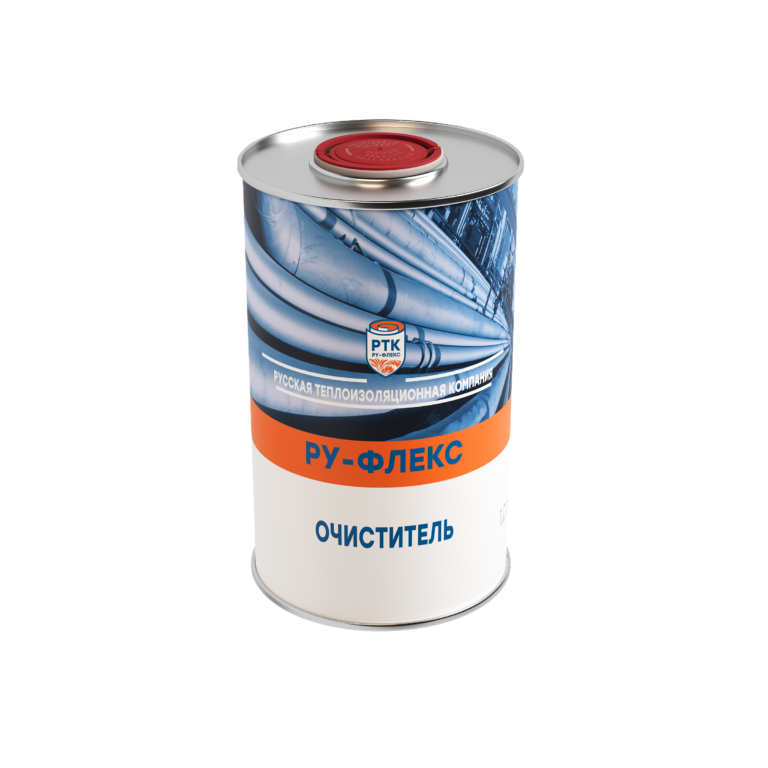

- Обезжирьте посадочную поверхность салфеткой без ворса и растворителем, дайте высохнуть 5–10 минут.
- Уложите новый профиль без натяжения, снимая защитную бумагу участками по 20–30 см. Растянутый при монтаже профиль стянется и разойдётся в углах.
- Углы — встык под 45° или цельным куском с надрезом изнутри. В холодильной двери угол течёт первым.
- Дайте клею набрать прочность. Не закрывайте дверь минимум час, полную прочность акрил набирает за сутки.
- Проверьте контур листом бумаги по всему периметру и только потом выводите камеру на режим.
Уплотнение — только половина задачи
Дверь камеры — самое очевидное место утечки холода, но не единственное. Вторая по значимости статья потерь — трубопроводы холодоснабжения. На холодной линии изоляция решает даже не задачу теплопотерь, а задачу конденсата: если поверхность трубы холоднее точки росы, на ней выпадает влага, и без паронепроницаемого слоя она проникает внутрь материала, обнуляя его теплопроводность и запуская коррозию под изоляцией.

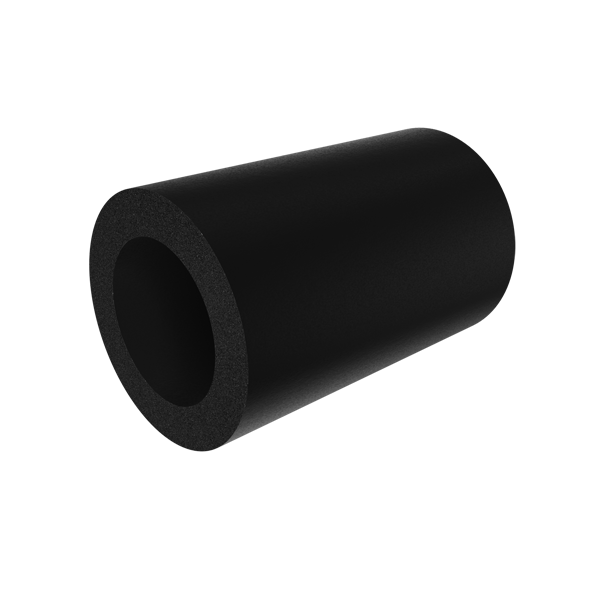

Поэтому на холодных линиях применяют вспененный каучук с закрытыми ячейками — тот же класс материала, что и в уплотнительном жгуте, но в виде трубок и рулонов. Ключевое требование — герметичность всех швов и стыков: изоляция холодопровода работает только как сплошной замкнутый контур.
Частые вопросы
Какой уплотнитель нужен для двери холодильной камеры?
Здесь два отдельных вопроса — сечение и материал. По сечению штатные уплотнители камер специфические: многолепестковые, часто с магнитной вставкой и посадкой в паз панели, поэтому их воспроизводят по образцу, а не подбирают по каталогу. По материалу для холодильных дверей обычно нужен силикон: он сохраняет эластичность при отрицательных температурах, восстанавливается после сжатия на холоде, переносит мойку и стандартно выпускается с пищевым допуском. Такие профили мы изготавливаем и поставляем под заказ.
Почему намерзает лёд по периметру двери камеры?
Через негерметичный контур подсасывается тёплый влажный воздух, влага конденсируется на холодном металле и намерзает. Это прямой признак изношенного или неверно подобранного уплотнителя — проверьте контур листом бумаги по всему периметру.
Можно ли поставить обычный дверной уплотнитель на холодильную камеру?
На штатную дверь камеры — как правило, нет, и дело не только в материале. Заводские холодильные двери используют профили специального сечения: многолепестковые, часто с магнитной вставкой и посадочной «ножкой» под паз сэндвич-панели. Обычный D- или P-профиль в такой паз не сядет и не обеспечит прижим. Замену подбирают по образцу старого профиля. Складские дверные профили применимы разве что на технических дверях холодильного блока обычной конструкции.
Как измерить уплотнитель для замены?
Отогрейте камеру, просушите притвор, замерьте зазор пластилиновым отпечатком в четырёх-шести точках и возьмите наибольшее значение. Отдельно сфотографируйте срез старого профиля с линейкой и замерьте паз, если профиль стоит в пазу — для сложных сечений именно это определяет замену.
Изготавливаете ли вы уплотнитель по образцу старого?
Да. Пришлите отрезок старого профиля длиной 10–15 см или чертёж сечения с размерами и укажите температурный режим камеры. Подберём материал и рассчитаем изготовление. Индивидуальные условия действуют от 500 м.
Пришлите образец — подберём замену
Отрезок старого профиля 10–15 см или фото среза с линейкой, температурный режим камеры и метраж по периметру. Подберём готовое решение либо изготовим профиль по образцу. Поставки по РФ и СНГ.
